Quản lý nhiệt trong đèn LED trong nhà: Tại sao thiết kế đường dẫn nhiệt quyết định tuổi thọ hơn chất lượng chip

Nhiệt độ điểm nối LED là biến số có tính dự đoán cao nhất về mức duy trì quang thông theo thời gian. Mỗi mức tăng 10°C so với nhiệt độ điểm nối định mức sẽ làm giảm gần một nửa tuổi thọ hữu ích của gói đèn LED — mối quan hệ được ghi lại trên nhiều dòng chip và được xác nhận bằng dữ liệu thử nghiệm LM-80 từ các nhà sản xuất bộ phát lớn. Một chip LED chất lượng cao hoạt động ở nhiệt độ tiếp giáp 85°C sẽ tồn tại lâu hơn một con chip giống hệt chạy ở 95°C gấp hai lần, bất kể các thuộc tính thiết kế khác của bộ đèn. Điều này có nghĩa là quản lý nhiệt không phải là yếu tố kỹ thuật thứ cấp cần cân nhắc — nó là yếu tố quyết định chính cho việc bộ đèn có thực sự mang lại tuổi thọ L70 định mức 50.000 giờ trong điều kiện lắp đặt thực tế hay không.

Đường dẫn nhiệt được thiết kế tốt Đèn LED trong nhà chạy từ điểm nối LED qua vật liệu giao diện nhiệt (TIM), vào bảng mạch in lõi kim loại (MCPCB), qua bộ tản nhiệt và cuối cùng vào vỏ hoặc tản nhiệt, từ đó nó tản ra không khí xung quanh. Mỗi giao diện trong đường dẫn này mang giá trị điện trở nhiệt được đo bằng °C/W; tổng điện trở nhiệt từ điểm nối đến môi trường xung quanh là tổng của tất cả các điện trở giao diện nối tiếp. Các nhà thiết kế chỉ tập trung vào hình dạng vây tản nhiệt — phần có thể nhìn thấy được trong quản lý nhiệt — thường bỏ qua rằng liên kết TIM kém với các khoảng trống hoặc độ bao phủ không đủ có thể tăng thêm 5–10°C nhiệt độ tiếp giáp mà không diện tích bề mặt vây nào có thể phục hồi được. TIM gốc silicon có độ dẫn nhiệt 3–6 W/m·K được áp dụng ở độ dày đường liên kết dưới 100 µm thể hiện mức tối ưu thực tế hiện nay cho hầu hết các cụm đèn LED.

Dành cho cấp công nghiệp và kho Đèn LED trong nhà , trong đó nhiệt độ môi trường xung quanh có thể tăng lên do nhiệt của quá trình hoặc luồng không khí hạn chế, thì các nhà thiết kế áp dụng chiến lược giảm công suất: bộ đèn được dẫn động ở dòng điện thấp hơn mức dẫn động định mức tối đa của nó, đồng thời giảm cả công suất quang thông và nhiệt độ điểm nối. Một bộ đèn giảm xuống 80% dòng điện điều khiển tối đa thường vận hành mát hơn 15–20°C tại điểm nối và mang lại tuổi thọ trường dài hơn đáng kể — thường đủ để tạo ra sự khác biệt giữa bộ đèn có thể trụ được sau chu kỳ bảo trì 10 năm và cần thay thế vào năm thứ 6. Hiểu được mối quan hệ giảm công suất này cho phép các kỹ sư cơ sở chỉ định bộ đèn một cách thông minh: bộ đèn có định mức 150 lm/W ở mức truyền động tối đa, giảm công suất xuống 80%, sẽ cung cấp khoảng 140 lm/W với tuổi thọ được kéo dài đáng kể.

Thiết kế quang học trong bộ đèn LED: Mỗi tấm khuếch tán, tấm phản xạ và thấu kính định hình sự phân bố ánh sáng như thế nào

Hệ thống quang học của đèn LED trong nhà thực hiện đồng thời hai chức năng: nó kiểm soát sự phân bổ ánh sáng đầu ra theo không gian (dạng chùm tia) và nó quản lý hình thức trực quan của nguồn sáng (độ chói và độ sáng đồng đều). Hai chức năng này đôi khi xung đột nhau — mô-đun LED trần được tối ưu hóa hoàn toàn cho hiệu suất quang học sẽ tạo ra độ chói nguồn điểm cường độ cao tạo ra ánh sáng chói khó chịu, trong khi hệ thống khuếch tán mạnh giúp loại bỏ ánh sáng chói sẽ hy sinh hiệu quả thông qua tổn thất hấp thụ trong lớp khuếch tán. Thách thức về thiết kế là đạt được sự phân bố chùm tia theo yêu cầu với khả năng kiểm soát độ chói chấp nhận được ở mức tổn thất quang học tối thiểu.

Tấm khuếch tán

Các tấm khuếch tán phân tán ánh sáng truyền qua để mở rộng vùng nguồn rõ ràng và giảm độ chói cực đại. Cơ chế tán xạ có thể là khuếch tán khối (các vi hạt phân tán qua chất nền, điển hình là ma trận PS hoặc PC với các chất khuếch tán bari sunfat hoặc canxi cacbonat) hoặc khuếch tán bề mặt (kết cấu bề mặt có cấu trúc vi mô khúc xạ ánh sáng ở bề mặt tiếp xúc vật liệu không khí). Bộ khuếch tán số lượng lớn cung cấp sự tán xạ đồng đều hơn trên toàn bộ phạm vi góc; bộ khuếch tán bề mặt có thể được thiết kế với các cấu trúc vi mô bất đối xứng giúp chuyển hướng ánh sáng tốt hơn trong một mặt phẳng — hữu ích cho các bộ đèn tuyến tính trong đó cả hai đều yêu cầu trải rộng theo chiều ngang và cắt theo chiều dọc có kiểm soát. Suzhou Gentle Photoelectric Technology Co., Ltd., với tư cách là chuyên gia phát triển vật liệu quang học bao gồm tấm khuếch tán ánh sáng LED và tấm khuếch tán ánh sáng bằng nhựa, thiết kế các bề mặt quang học có cấu trúc vi mô ở cấp độ công thức để đạt được các mục tiêu phân bổ góc, truyền tải và sương mù cụ thể cho khách hàng OEM đèn trong ngành chiếu sáng.

Phản xạ

Chóa phản xạ bằng nhôm đặc biệt có bề mặt được anot hóa hoặc phủ PVD đạt được tổng giá trị phản xạ hình bán cầu là 85–95%, hướng ánh sáng LED phát ra ngược về phía mặt phẳng mục tiêu. Hình dạng phản xạ — đường cong parabol, elip hoặc phức hợp — xác định xem bộ đèn tạo ra một điểm hẹp, một vùng sáng rộng hay phân bố không đối xứng để chiếu sáng tường hoặc chiếu sáng kệ. Chóa phản xạ sơn tĩnh điện màu trắng hy sinh một số hiệu suất (độ phản xạ 85–90%) nhưng tạo ra chùm phản xạ mềm hơn, khuếch tán hơn, hòa trộn tốt hơn với đầu ra của bảng khuếch tán trong đèn bảng.

Ống kính phụ

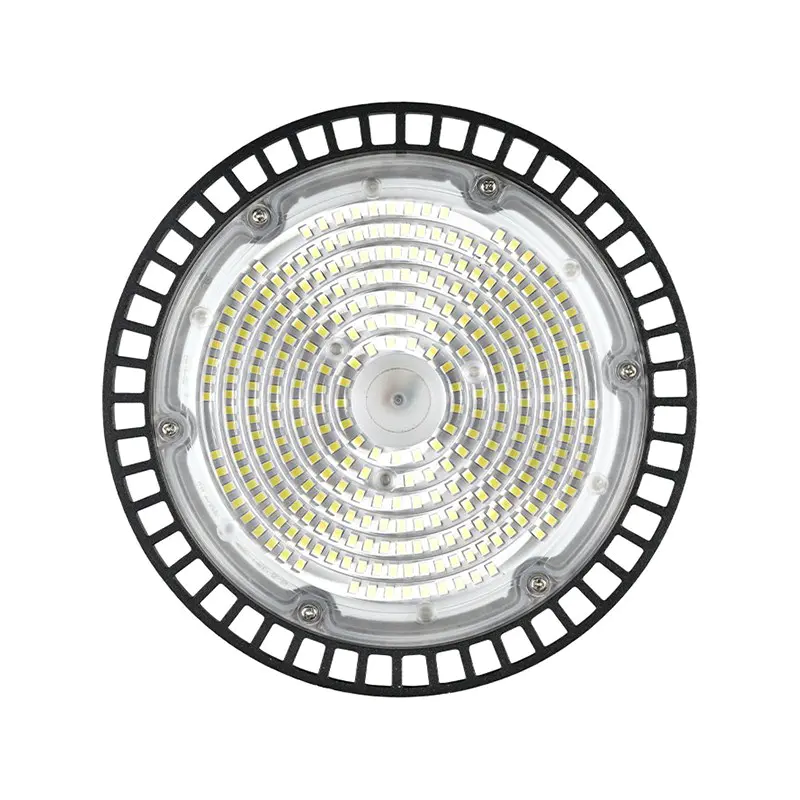

Các thấu kính TIR (phản xạ toàn phần bên trong) riêng lẻ trên mỗi bộ phát LED mang lại khả năng kiểm soát chùm tia chặt chẽ nhất, cho phép góc chùm hẹp 15°–30° dành cho chiếu sáng nhiệm vụ hoặc các ứng dụng trên cao trong đó chiều cao trần trên 8 m yêu cầu phân phối tập trung để duy trì độ sáng cần thiết ở mức sàn. Thấu kính TIR thường là PMMA hoặc PC, với tổn thất truyền tải là 3–7% trên mỗi thấu kính. Mảng thấu kính TIR trên mảng LED được sử dụng trong công nghiệp cao cấp Đèn LED trong nhà để đạt được giá trị công suất nến chùm tia trung tâm trên 10.000 cd ở công suất dưới 200W — một sự kết hợp không thể đạt được với nguồn HID mà không gây tổn thất đáng kể trong việc kiểm soát chùm tia.

Tiêu chuẩn độ sáng theo môi trường trong nhà: Ý nghĩa của các con số đối với việc lựa chọn thiết bị cố định

Mục tiêu độ sáng cho môi trường trong nhà được hệ thống hóa theo các tiêu chuẩn bao gồm EN 12464-1 (Châu Âu), IES RP-1 (Bắc Mỹ) và GB 50034 (Trung Quốc). Các tiêu chuẩn này chỉ định các giá trị độ sáng duy trì (Em) tính bằng lux trên mặt phẳng làm việc, cùng với tỷ lệ đồng nhất (độ sáng tối thiểu/trung bình) và giới hạn đánh giá độ chói thống nhất (UGR). Hiểu các tham số này — và cách chúng tương tác — hữu ích hơn là chỉ biết mục tiêu lux, bởi vì việc chỉ định loại thiết bị cố định phù hợp phụ thuộc vào cả ba giá trị cùng một lúc.

Giới hạn UGR đáng được quan tâm nhiều hơn mức thường nhận được trong việc mua sắm thiết bị cố định. UGR là giá trị được tính toán (không được đo trực tiếp) dự đoán độ chói khó chịu dựa trên độ chói của đèn ở các góc cao (trên 65° so với điểm thấp nhất), hình học của phòng và vị trí của người quan sát. Một bộ đèn có UGR vượt quá giới hạn cho không gian ứng dụng của nó sẽ gây ra hiện tượng mỏi thị giác có thể đo được ngay cả khi đạt được mục tiêu độ sáng — một vấn đề thường gặp khi các thiết bị cố định công nghiệp được thiết kế cho ứng dụng nhà kho trên cao (UGR ≤ 25) được lắp đặt trong môi trường văn phòng yêu cầu UGR ≤ 19. Việc chỉ định lớp UGR chính xác ngay từ đầu cũng quan trọng như việc chỉ định đầu ra quang thông chính xác.

Xếp hạng IP cho đèn LED trong nhà: Giải mã những gì mỗi chữ số thực sự bảo vệ chống lại

Hệ thống xếp hạng IP (Bảo vệ chống xâm nhập) được xác định trong IEC 60529 được trích dẫn rộng rãi trên các bảng dữ liệu đèn nhưng thường bị các nhà chỉ định hiểu nhầm. Mã gồm hai chữ số — IP65, IP66, IP69K — không mô tả thang tuyến tính “được bảo vệ nhiều hơn là tốt hơn”. Mỗi chữ số đề cập đến một trục bảo vệ khác nhau và việc kết hợp các chữ số đòi hỏi phải hiểu rõ từng thử nghiệm thực sự liên quan đến điều gì, vì chữ số thứ hai cao hơn không đảm bảo chữ số đầu tiên cao hơn và không chữ số nào cho bạn biết bất cứ điều gì về khả năng chống ăn mòn, độ ổn định tia cực tím hoặc khả năng chống va đập.

Chữ số đầu tiên (0–6) mô tả khả năng bảo vệ chống lại sự xâm nhập của hạt rắn, từ không bảo vệ (0) đến kín bụi (6). Đối với hầu hết các ứng dụng đèn trong nhà, chỉ số IP5X (được bảo vệ chống bụi, được định nghĩa là không có cặn bụi có hại sau 8 giờ trong buồng chứa bụi) là đủ. IP6X (kín bụi, không lọt bụi trong chân không) được chỉ định cho phòng sạch và môi trường chế tạo chất bán dẫn trong đó mọi nguồn hạt — bao gồm cả bộ đèn — phải được loại bỏ. Chữ số thứ hai (0–9K) mô tả khả năng bảo vệ chống lại sự xâm nhập của nước: IP X4 có khả năng chống nước bắn tung tóe từ mọi hướng; IP X5 có khả năng chống tia nước (12,5 L/phút ở khoảng cách 3 m); IP X6 chịu được tia nước mạnh (100 L/phút); IP X8 bao gồm khả năng ngâm nước liên tục ở độ sâu và thời gian xác định.

Đối với công nghiệp Đèn LED trong nhà trong môi trường chế biến thực phẩm, rửa trôi hoặc sản xuất ướt, sự khác biệt giữa IP65 và IP66 là tất yếu. IP65 chịu được tia nước từ vòi phun 6,3 mm với tốc độ 12,5 L/phút từ mọi hướng - đủ để làm sạch thông thường từ vòi xuống. IP66 chịu được vòi phun 12,5 mm ở tốc độ 100 L/phút, thể hiện khả năng rửa trôi ở áp suất cao mạnh mẽ hơn được sử dụng trong các cơ sở sản xuất thực phẩm và sản xuất bia. Việc chỉ định IP65 trong một ứng dụng thực tế sử dụng áp suất tẩy rửa ở mức IP66 sẽ dẫn đến hiện tượng nước xâm nhập, ăn mòn đầu nối và hỏng đèn sớm bất kể đèn hoạt động tốt như thế nào trong điều kiện khô ráo. IP69K — mức độ thấm nước cao nhất — bao gồm các tia nước nóng ở 80°C, 80–100 bar, từ khoảng cách 0,1–0,15 m và được dành riêng cho môi trường chế biến thực phẩm và nông nghiệp với các quy trình làm sạch bằng hơi nước.

Yêu cầu về chiếu sáng phòng sạch: Điều gì tạo nên một bộ đèn thực sự tương thích với phòng sạch

Bộ đèn được lắp đặt trong môi trường phòng sạch phải đáp ứng các yêu cầu vượt xa các thông số kỹ thuật đèn LED trong nhà thương mại tiêu chuẩn. ISO 14644-1 phân loại phòng sạch theo nồng độ hạt tối đa trên mét khối ở các kích thước hạt được chỉ định; mỗi lớp ISO áp đặt một bộ ràng buộc khác nhau trên mọi bề mặt, vật cố định và khả năng xuyên thấu trong môi trường được kiểm soát, bao gồm cả hệ thống chiếu sáng.

Các yêu cầu cơ bản về đèn chiếu sáng dành riêng cho phòng sạch là kiểm soát việc tạo hạt, lắp đặt gắn phẳng hoặc tích hợp trên trần và khả năng kháng hóa chất đối với các chất tẩy rửa được sử dụng trong cơ sở. Kiểm soát việc tạo hạt bắt đầu ở cấp độ lựa chọn vật liệu: vỏ đèn không được làm bong sợi, bong tróc hoặc tạo ra các hạt trong chu trình nhiệt thông thường. Nhôm sơn tĩnh điện hoặc anodized được ưa chuộng hơn các bề mặt sơn có thể sứt mẻ; tất cả các ốc vít phải được làm lõm hoặc che phủ; vật liệu đệm phải không bong tróc ở nhiệt độ vận hành. Đối với ISO Cấp 5 và môi trường sạch hơn, bộ đèn thường được chỉ định với các thành phần vỏ bằng thép không gỉ và miếng đệm EPDM có khả năng chống lại cả việc tạo hạt và các chất tẩy rửa mạnh được sử dụng ở các mức độ sạch này.

Cần phải lắp đặt kiểu gắn phẳng trong hầu hết các cấu hình phòng sạch để ngăn chặn các bề mặt nằm ngang tích tụ các hạt. Bộ đèn nằm kiêu hãnh trên tấm trần tạo ra các gờ và khoảng trống tích tụ các hạt và khó làm sạch — vi phạm trực tiếp các nguyên tắc thiết kế phòng sạch. Bộ đèn phòng sạch gắn phẳng thực sự cần có hệ thống lưới trần được thiết kế chuyên dụng với các miếng đệm kín giữa khung đèn và tấm trần, thường đạt chuẩn IP65 ở bề mặt tiếp xúc trần để ngăn chặn sự xâm nhập của các hạt từ không gian thông gió phía trên. Bảng khuếch tán quang học trong đèn phòng sạch cũng phải không tĩnh điện, vì tĩnh điện trên bề mặt bộ khuếch tán bằng nhựa sẽ hút tích cực các hạt trong không khí. Lớp phủ chống tĩnh điện hoặc vật liệu khuếch tán chống tĩnh điện vĩnh viễn — một phân khúc đặc biệt trong lĩnh vực vật liệu quang học mà các công ty như Công ty TNHH Công nghệ quang điện Suzhou Gentle phát triển như một phần trong danh mục giải pháp vật liệu quang học tùy chỉnh của họ — được chỉ định cho ISO Loại 6 và môi trường sạch hơn, nơi không thể chấp nhận được lực hút hạt đối với bề mặt đèn điện.

Các thước đo chất lượng màu sắc ngoài CRI: Tại sao chỉ riêng Ra là không đủ cho chiếu sáng thương mại và y tế

Chỉ số hoàn màu (CRI hoặc Ra) là thước đo chất lượng màu tiêu chuẩn cho các nguồn sáng từ những năm 1960, nhưng nó được phát triển để đánh giá đèn huỳnh quang và có những hạn chế được ghi chép rõ ràng khi áp dụng cho nguồn LED. Ra được tính từ mức trung bình của tám mẫu màu (R1–R8), tất cả đều là màu có độ bão hòa từ thấp đến trung bình. Đèn LED màu trắng được tối ưu hóa để đạt điểm Ra 90 vẫn có thể hiển thị kém màu đỏ đậm (R9), màu vàng đậm (R12) và tông màu da (R13, R15) kém — một chế độ lỗi không thể nhìn thấy được đối với điểm Ra nhưng rất dễ thấy đối với người ngồi trong xe và khách hàng.

Đối với hệ thống chiếu sáng bán lẻ thương mại, giá trị R9 - độ hiển thị màu đỏ bão hòa - là số liệu hiển thị màu mở rộng quan trọng nhất về mặt thực tế. Màu đỏ đậm quyết định độ tươi của thịt, quần áo màu đỏ và sản phẩm chín dưới ánh đèn. Bộ đèn có Ra 90 nhưng R9 là 20 (thường gặp trong một số gói đèn LED phốt-pho trắng mát) sẽ tạo ra màu đỏ bão hòa thành xỉn và hơi nâu; cùng một bộ đèn có R9 trên 80 làm cho các sản phẩm tương tự trông sống động và hấp dẫn. Chỉ định R9 ≥ 50 là mức tối thiểu cho chiếu sáng quần áo và thực phẩm bán lẻ hiện là thông lệ tiêu chuẩn trong số các nhà thiết kế ánh sáng hiểu rõ hạn chế này.

Để kiểm tra y tế và chiếu sáng phẫu thuật, hệ thống IES TM-30 — đánh giá độ trung thực của màu (Rf) và gam màu (Rg) trên 99 mẫu màu thay vì 8 mẫu — cung cấp bức tranh hoàn chỉnh hơn về chất lượng màu so với chỉ riêng Ra. Môi trường y tế cũng thường xuyên chỉ định Duv (khoảng cách từ quỹ tích Planckian trên biểu đồ màu sắc) làm tiêu chí chặt chẽ về tính nhất quán màu sắc giữa các bộ đèn: Duv tối đa ±0,003 là điển hình cho thông số kỹ thuật của bộ phẫu thuật, đảm bảo rằng màu mô xuất hiện nhất quán bất kể bộ đèn nào đang chiếu sáng khu vực phẫu thuật. Thương mại tiêu chuẩn Đèn LED trong nhà thường được sản xuất với dung sai Duv là ±0,007 hoặc rộng hơn - phù hợp cho mục đích sử dụng thương mại thông thường nhưng không đáp ứng các yêu cầu khắt khe hơn về tính nhất quán của thông số kỹ thuật của cơ sở y tế.

Chất lượng vật liệu quang học trong bảng khuếch tán ảnh hưởng như thế nào đến hiệu suất, tính đồng nhất và hiệu suất lâu dài của đèn

Tấm khuếch tán trong đèn bảng hoặc thanh đèn tuyến tính thường được coi như một thành phần hàng hóa — một tấm nhựa trắng che dãy đèn LED. Trên thực tế, các đặc tính quang học và vật lý của vật liệu khuếch tán trực tiếp xác định một số thông số hiệu suất quan trọng nhất của bộ đèn: hiệu suất phát sáng ở mức cố định, độ đồng đều độ chói trên mặt bảng điều khiển và tốc độ suy giảm của cả hai thông số này trong suốt vòng đời sản phẩm.

Tổng truyền ánh sáng và sương mù là hai thông số quang học chính của tấm khuếch tán và chúng tồn tại căng thẳng với nhau. Độ mù cao hơn (tán xạ nhiều hơn) cải thiện độ đồng đều độ sáng bằng cách trải rộng ánh sáng LED nguồn điểm trên một vùng phát xạ biểu kiến ​​lớn hơn, nhưng mỗi sự kiện tán xạ cũng làm tăng độ dài đường đi của photon xuyên qua vật liệu và xác suất hấp thụ, làm giảm tổng truyền dẫn. Bộ khuếch tán được thiết kế để có độ đồng nhất cao ở khoảng cách từ đèn LED đến bộ khuếch tán thấp — phổ biến trong các bộ đèn bảng mỏng nơi dãy đèn LED nằm gần bộ khuếch tán — phải đạt được độ mù phù hợp ở mức thất thoát hấp thụ tối thiểu. Điều này đòi hỏi phải kiểm soát cẩn thận kích thước, nồng độ và sự phân bố của hạt tác nhân khuếch tán trong chất nền, đây là khả năng ở cấp độ công thức chứ không phải là một bài tập lựa chọn vật liệu đơn giản. Công ty TNHH Công nghệ quang điện Suzhou Gentle trực tiếp giải quyết thách thức này thông qua hệ thống R&D nội bộ của mình, phát triển các tấm khuếch tán bằng nhựa chiếu sáng LED với mục tiêu truyền dẫn và sương mù được chỉ định cho các nhà sản xuất đèn cần đảm bảo hiệu suất quang học thay vì các loại khuếch tán thương mại tiêu chuẩn.

Việc vật liệu khuếch tán bị ố vàng trong thời gian dài là cơ chế suy giảm hiệu suất làm giảm cả công suất phát sáng lẫn chất lượng màu trong suốt vòng đời của đèn. Các bộ khuếch tán dựa trên PS có màu vàng nhanh hơn các vật liệu dựa trên PC khi tiếp xúc với tia cực tím và ánh sáng xanh, với màu vàng có thể nhìn thấy được khi có sự dịch chuyển ấm trong phổ màu được truyền đi và giảm tổng lượng truyền qua. cho Đèn LED trong nhà được chỉ định cho thời hạn sử dụng 50.000 giờ, độ ổn định tia cực tím và khả năng chống ánh sáng xanh của vật liệu khuếch tán phải phù hợp với phổ phát ra ánh sáng của đèn LED — dãy đèn LED có hàm lượng màu xanh lam cao, CCT cao sẽ tạo màu vàng cho bộ khuếch tán nhạy tia cực tím nhanh hơn mảng màu trắng ấm có công suất tương đương. Bộ khuếch tán PC hoặc PMMA ổn định với các gói hấp thụ tia cực tím được thiết kế cho phổ phát xạ cụ thể của nguồn LED là giải pháp chính xác về mặt kỹ thuật cho các ứng dụng đèn công nghiệp và thương mại có tuổi thọ cao, đồng thời sự khác biệt về hiệu suất lâu dài so với tấm PS không ổn định là đủ lớn để ảnh hưởng đến xếp hạng L70 của bộ đèn trong toàn bộ thời gian sử dụng của nó.
